2.5. Базы для оценки отклонений расположения поверхностей и суммарных отклонений формы и расположения поверхности

2.5.1. Оценку отклонений расположения поверхностей и суммарных отклонений формы и расположения поверхности проводят в системе координат, воспроизводимой базирующими элементами средства измерений или контроля, либо расчетным путем. Расположение и (или) ориентация измеряемых деталей относительно системы координат осуществляется путем совмещения баз детали, относительно которых задан контролируемый допуск, с базирующими элементами средства измерений или расчетным путем.

2.5.2. При базировании детали относительно средства измерений или контроля по одной базе должно быть исключено влияние отклонений формы базы детали. Это достигается путем замены реальной базы прилегающим элементом. За базовые оси, плоскости симметрии и центры принимают оси, плоскости симметрии и центры прилегающих баз соответственно.

Требуемые условия базирования обеспечиваются, если базирующие элементы средств измерений имеют форму и расположение прилегающих элементов (например, плиты, цилиндрические пробки, кольца и т.п.). При этом предполагается, что отклонения формы базирующих элементов средств измерений малы по сравнению с измеряемым отклонением.

2.5.3. Если за базу принимают средний или другой элемент номинальной формы, по расположению отличающийся от прилегающего элемента, то могут возникнуть расхождения между значениями отклонений расположения или суммарных отклонений формы и расположения, измеренных от этих баз и относительно прилегающих элементов. Значение этих расхождений зависит от характера и значения отклонений формы реальных баз детали.

Применение в качестве баз элементов, отличающихся от прилегающих, если оно не оговорено в технической документации, следует указывать в протоколе измерений.

Примечание. Если используют средние или другие базовые элементы, не касающиеся реальных баз с внешней стороны, то при измерении позиционных отклонений, отклонений формы заданной поверхности или заданного профиля относительно базовых плоскостей или базовых прямых в качестве базы для отсчета координат измеряемых элементов следует принимать плоскость (или прямую), проходящую через наиболее выступающую точку (точки) реальной базы элемента параллельно среднему или другому элементу номинальной формы (плоскость А на черт. 3).


1 - реальная поверхность; 2 - средняя плоскость; А - плоскость параллельная средней и проходящая через наиболее выступающую точку реальной поверхности

Черт. 3

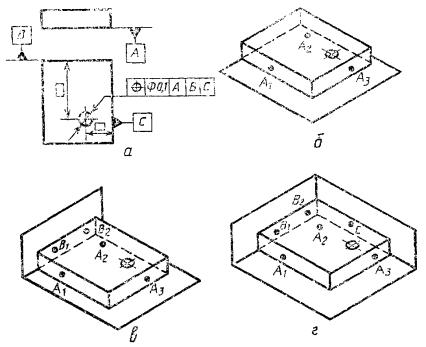

2.5.4. Если задан комплект баз (например, черт. 4а), то совмещение баз измеряемой детали с базирующими элементами средства измерений или контроля осуществляется по следующим правилам.

2.5.4.1. База, указанная первой (установочная база), совмещается с базирующим элементом средства измерений таким образом, чтобы последний располагался по отношению к реальной базе как прилегающий элемент по ГОСТ 24642.


Черт. 4

Если установочной базой является плоскость, то при упрощенном базировании в системе трех координатных плоскостей должен быть обеспечен ее контакт с базирующим элементом по трем точкам (черт. 4б, точки A1, А2, А3).

2.5.4.2. База, указанная второй (направляющая база), совмещается с базирующим элементом средства измерений только засчет перемещения по тем степеням свободы, которые остались после базирования по первой базе.


Черт. 5

Базирующий элемент средства измерений должен иметь номинальное расположение относительно первой базы, касаться реальной направляющей базы и при соблюдении этих условий располагаться по отношению к реальной направляющей базе так, чтобы наибольшее расстояние от нее до базирующего элемента средства измерений было минимальным.

Если направляющей базой является плоскость, то при упрощенном базировании в системе трех координатных плоскостей должен быть обеспечен ее контакт с базирующим элементом по двум точкам (черт. 4в, точки В1 и В2).

2.5.4.3. База, указанная третьей (опорная база), совмещается с базирующим элементом средства измерений за счет перемещения детали по той степени свободы, которая осталась после базирования по первой и второй базам. Базирующий элемент средства измерений должен иметь номинальное расположение относительно первой и второй баз и касаться реальной опорной поверхности. Если опорной базой является плоскость, то при базировании в системе трех координатных плоскостей должен быть обеспечен ееконтакт с базирующим элементом в одной точке (черт. 4г, точка С).

Примечания:

1. Если комплект баз задан плоскостью и осью цилиндра, перпендикулярной к ней (черт. 5а), то базовая ось (вторая база) воспроизводится осью наибольшего цилиндра, вписанного в отверстие изделия (или наименьшего цилиндра, описанного вокруг вала), при условии, что ось цилиндра перпендикулярна базовой плоскости (первой базе) - черт. 5б.

2. Указанные в п. 2.5.4 правила совмещения баз измеряемой детали с базирующими элементами средств измерений применимы и в тех случаях, когда вместо прилегающих используются средние элементы.
